MacMini(2014)のSSD換装方法!図解で分かりやすく説明

Macmini改造01

動きがもっさり遅いMacMini(Late2014/1.4GHz)をSSDに交換して動作を快適にしました。

今回換装したMac Mini。
Macmini改造02

Mac mini(Late 2014)は省スペースのコンパクトな据え置き型パソコンなので気に入っているのですが、起動に1分以上、Adobeなど重いソフトを立ち上げれば、動作が遅すぎのが難点です。

どうせ数年で買い替えるのだからと、スぺックもろくに見ないで一番下のモデル(1.4GHz)を買ったのが失敗でした。

すぐ買い替えるのももったいないので、ハードディスクからSSDに交換した手順を書きます。

※ 改造はアップルサポートなどの保証が受けられなくなりますので、くれぐれも自己責任でお願いいたします。

クローンソフトのダウンロード

交換する前に、元のハードディスクのデータを新しいSSDに移しておきます。
ここではCarbon Copy Cloner (CCC)という、まるごとクローンを作ってくれるソフトを使います。30日以上は有料ですが、そう頻繁にコピーとかしないですので、たいていの人は無料期間中に使うだけで十分でしょう。

Carbon Copy Cloner (CCC)
カーボンコピークローナー

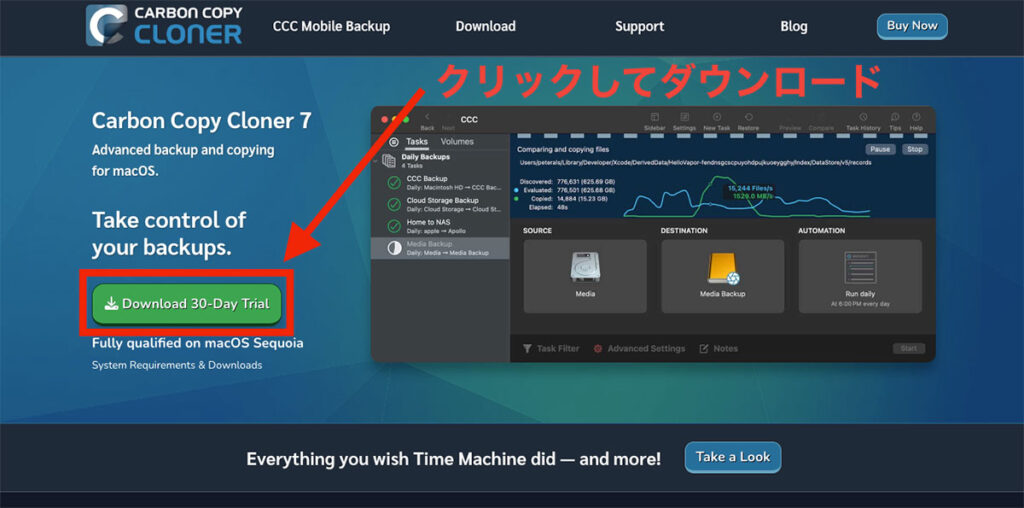

サイトの「Download 30-Day Trial」をクリックし、ダウンロードして解凍しておきます。
Macmini改造03

あとは繋ぐSATA=USB変換アダプタケーブル(2.5インチ用)が要るので、ネットなどで用意してSSDをMac本体に繋いでおきましょう。

ELUTENG SATA USB 変換 アダプター 2.5インチ SATAケーブル 5Gbps 高速 SATA3 コンバーター USB3.0 2TB SSD/HDD 外付け 変換 コネクタ ハードディスク ポータブル …

新品価格
¥1,099から
(2018/8/29 16:46時点)

※ MacのTime Machine(タイムマシン)機能で
外付けハードディスクなどからSSDにデータを移行させる場合はこの作業は不要です。

使い方はいたって簡単。元のハードディスクと、データを移したいSSDを選択してコピーします。

ccc



あまり大量のデータを使わないので、今回はSamsung SSD 250GBのSSDにしました。
使用頻度に応じて容量は決めたら良いです。
メーカーは主要のものならどれもそう違いはないので、お好みで。

Samsung SSD 250GB 860EVO 2.5インチ内蔵型 5年保証 正規代理店保証品 MZ-76E250B/EC

新品価格
¥7,908から
(2018/8/29 16:51時点)


ここまで出来れば、パーツ交換作業に入ります。



MacMiniをSSDに換装する

まずはMacを裏側に向けて置きます。
静電気でパーツを感電させないように、開封前に本体を触っておきましょう。
Macmini改造04

ハードディスクは一番奥におさまっているので、ロジックボードを引き抜く必要があります。

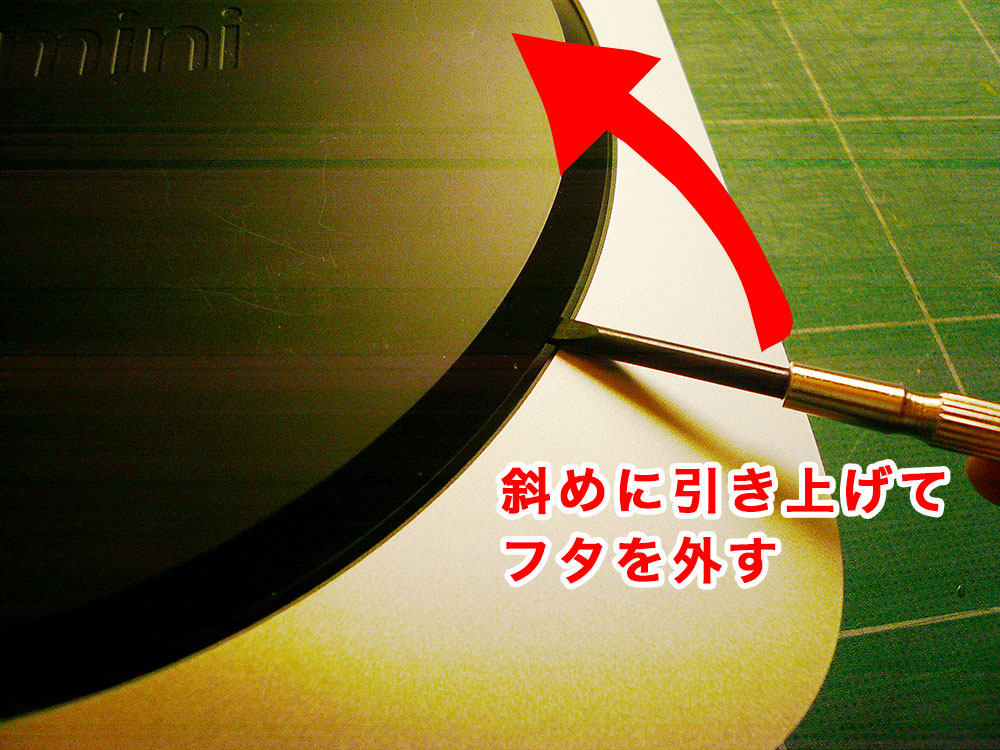

まずは黒い裏ブタを外します。平たいものなら何でも良いですが、マイナスドライバーを差し込んで上に剥がします。
はめ込んでいるだけなので、すぐ外せます。
Macmini改造05



裏ブタを外したところ。

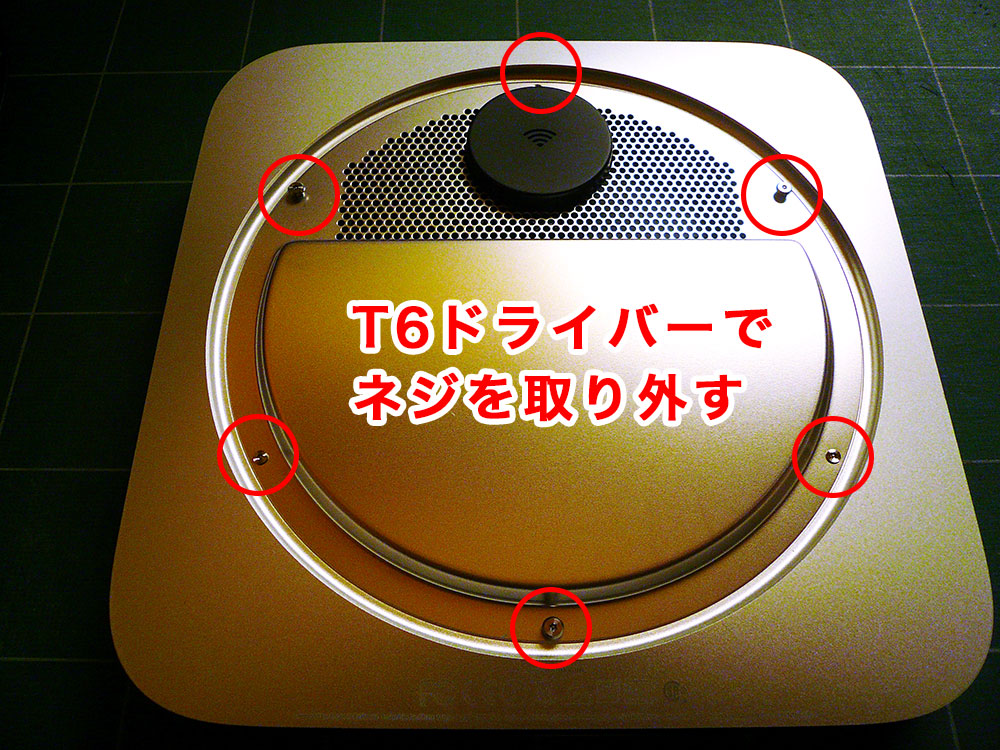

次に6つの星形ネジを外し、内ブタを外します。Macmini改造06

今回は全て「T6」と、あとは最後に「T8」の星型ドライバーが必要です。ホームセンターでも通販でも売っています。

JVMAC 59in1 精密特殊ドライバーセット 修理ツール 多機能ツールキット iPhone Android 修理・開腹・分解・修復 トルクス / ヘクスローブ / 六角棒 / Y型 / 三角ネジ / 五角 / プラス / マイナス

新品価格
¥1,480から
(2018/8/29 16:39時点)


内ブタにWi-Fiの線がくっついているので、勢いよく外すと切れるので注意しましょう。

内ブタを外したところ。
Wi-Fiの線がついているネジを外して、線を取り外します。
この部分デリケートなので注意です。戻すときにちゃんと差し込まないと認識しなかったです。
Macmini改造07

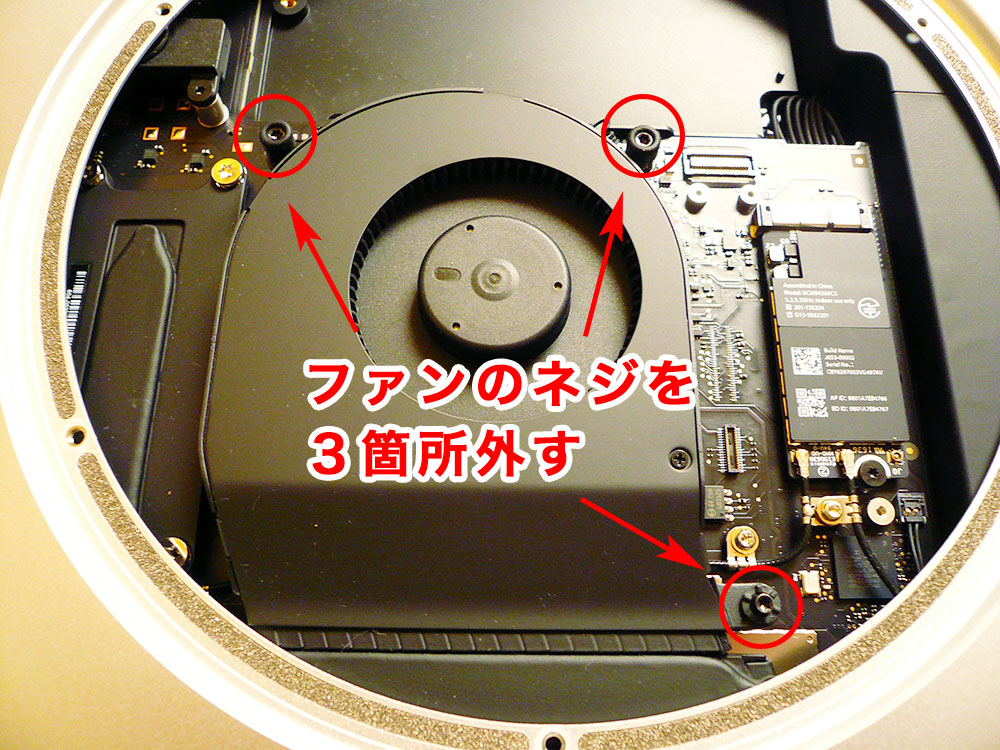

中央のファンを取り外すので、留めているネジを3箇所外します。
Macmini改造11

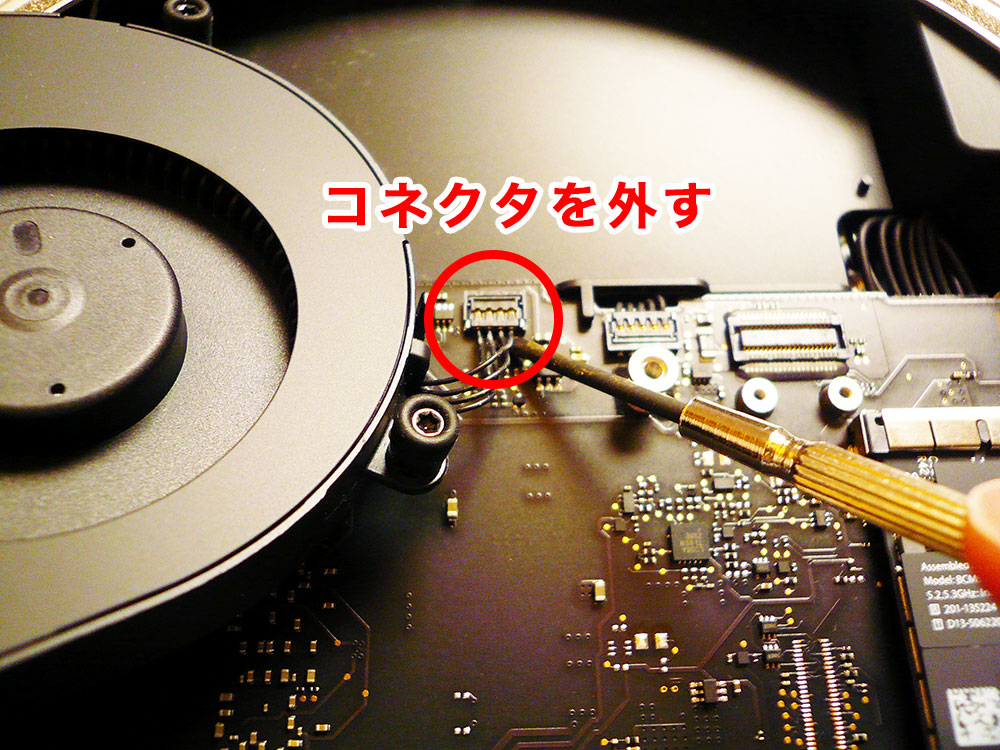

ファンを浮かせて繋がっているコネクタを外し、完全に取ります。
Macmini改造08



続いてロジックボードを取り外すので、左上の黒いネジを外します。
Macmini改造09

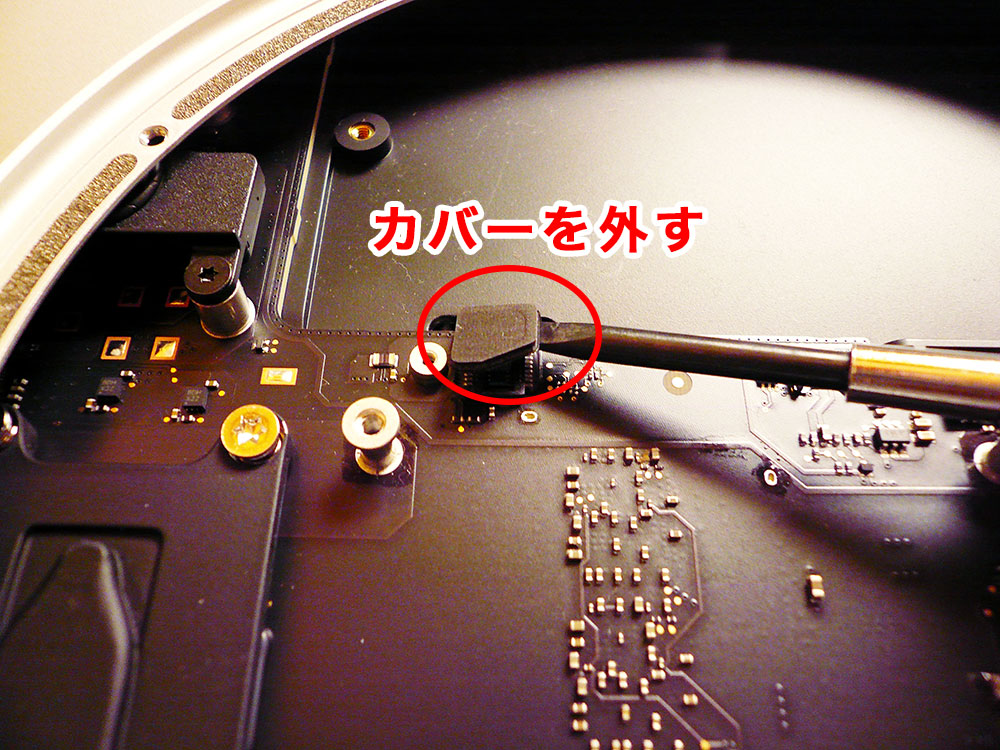

留めているカバーを剥がし、下のコネクタも外します。
Macmini改造10



本体右側のコネクタも外します。
Macmini改造12

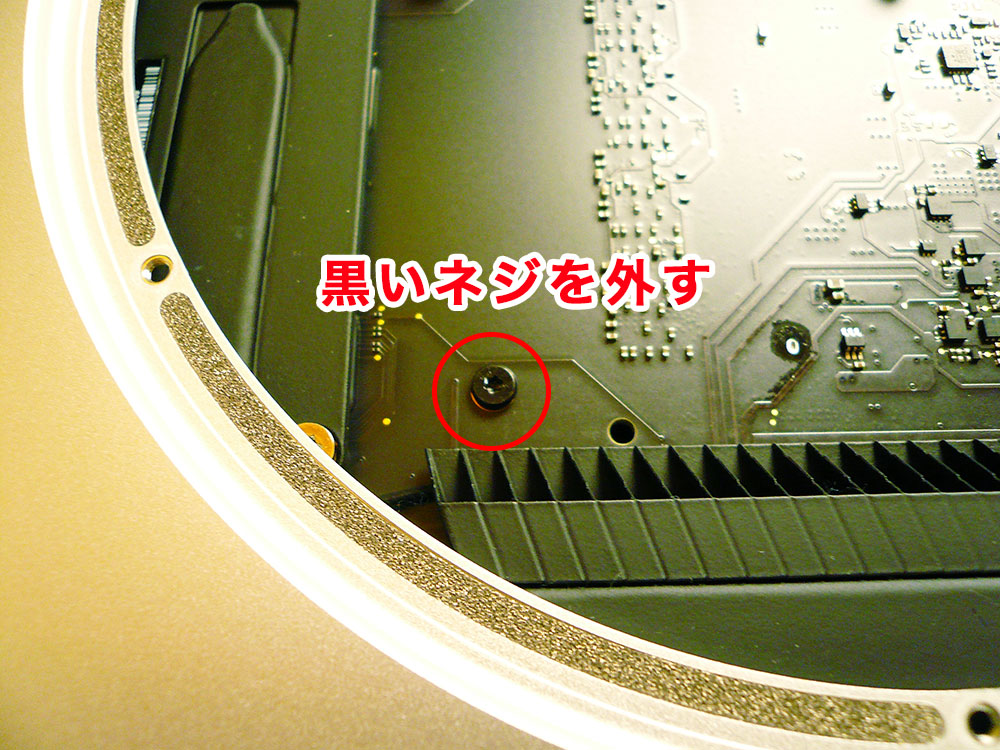

左下のロジックボードを留めている黒いネジを外します。
Macmini改造12-2

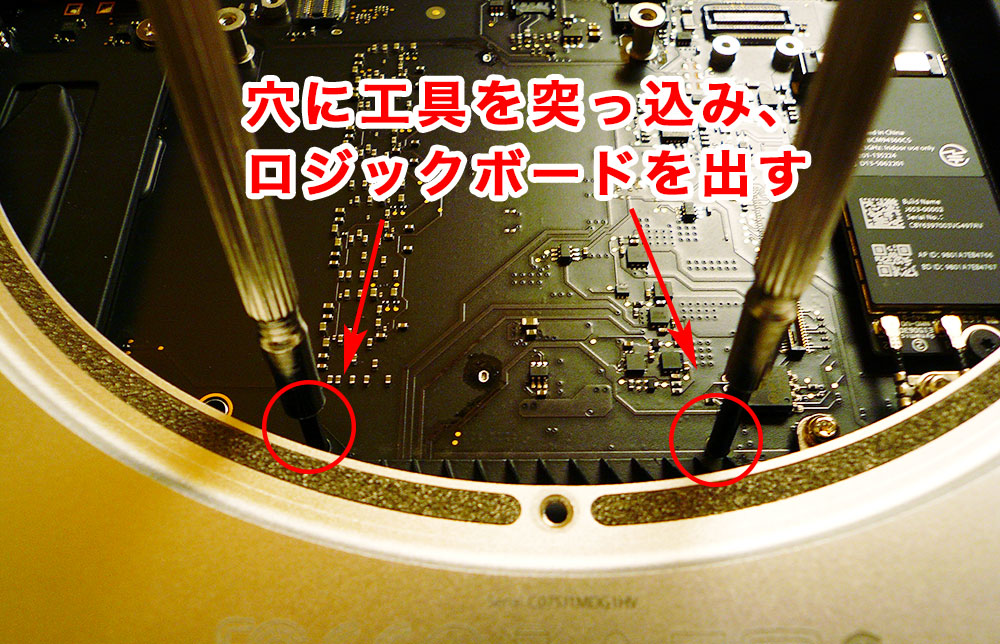

いよいよロジックボードを取り出します。
手頃な工具が無かったので、本体左右の穴に精密ドライバーを突っ込んで、手前に引いてロジックボードを取り出します。
Macmini改造13

・・・が、これが固い!!
力ずくでやっていたら、穴が若干大きくなってしまいました(^^;)

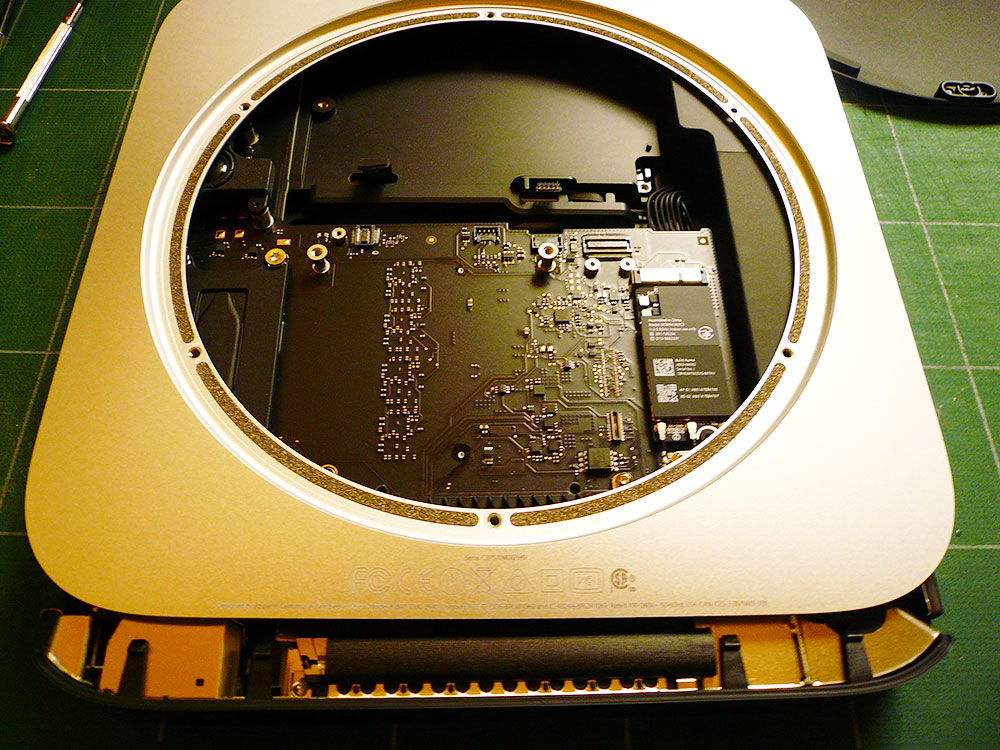

少しずらせたら、あとは手でゆっくりと引っ張るほうがやりやすかったです。
ここは無理をせずにじっくりやりましょう。
Macmini改造14

私は使いませんでしたが、通販でMacMini 2011/2012用の工具が販売されているので、流用できそうですね。

Mac Mini Serverディスクマウント上段ベイ用 SSD HDD 増設ケーブル補助キット Mac mini A1347 mac SSD増設用 ドライバー トルクス 六角レンチ ヘラ 工具付

新品価格
¥1,199から
(2018/8/29 16:55時点)

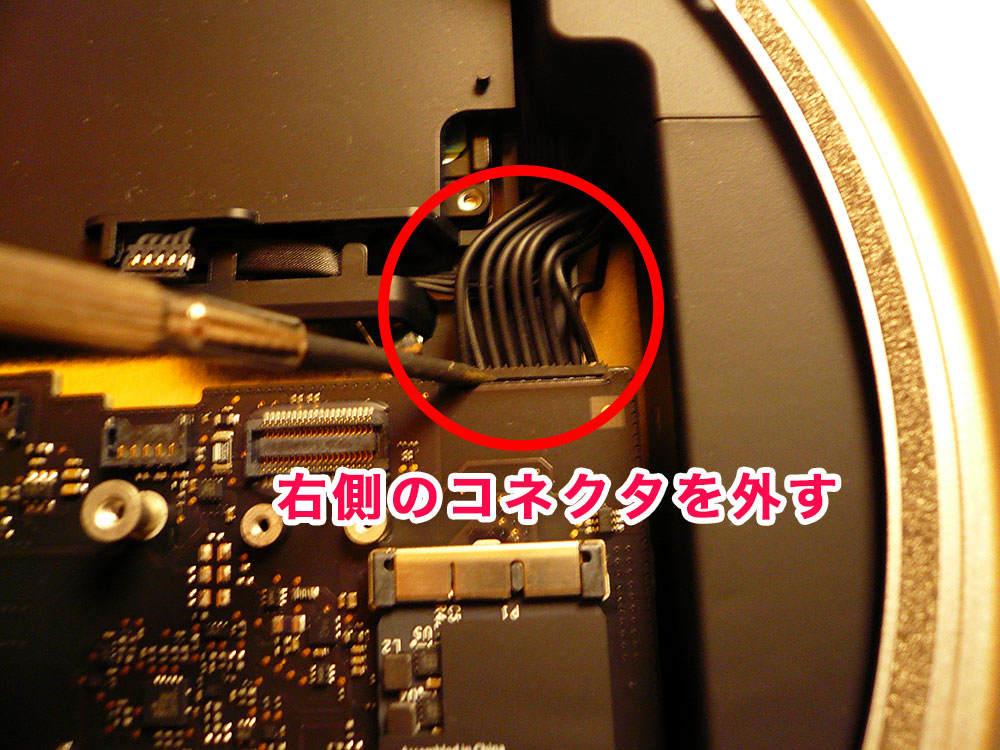

完全に引き抜く前に、右上のコネクタを外します。
Macmini改造15

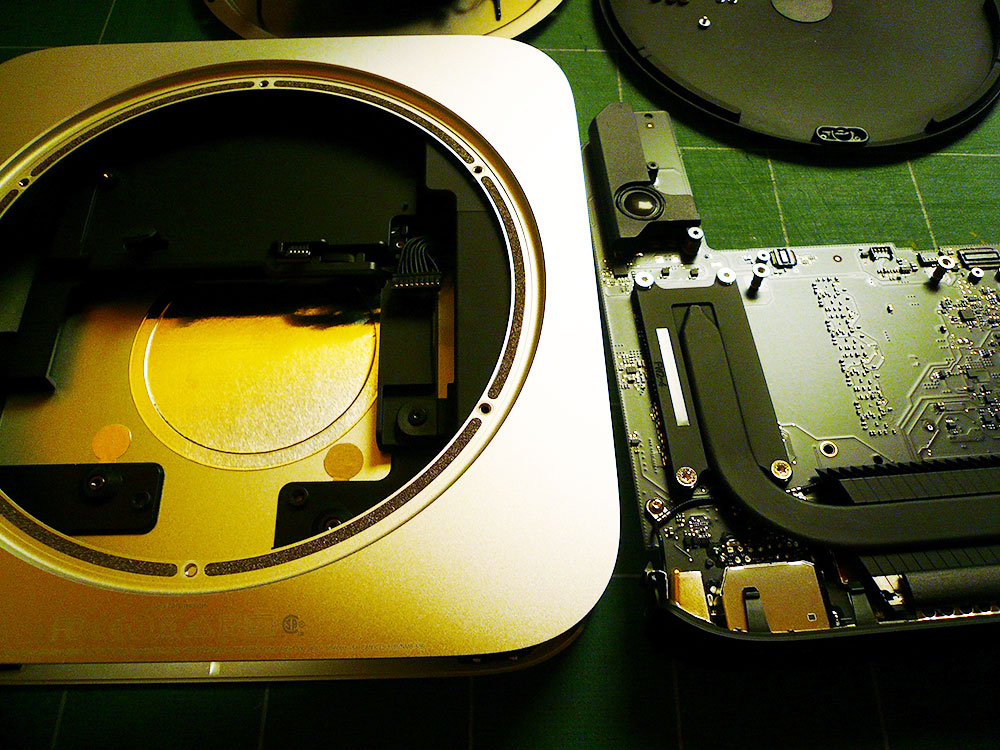

あとはゆっくり引くと、本体が取り外せました。

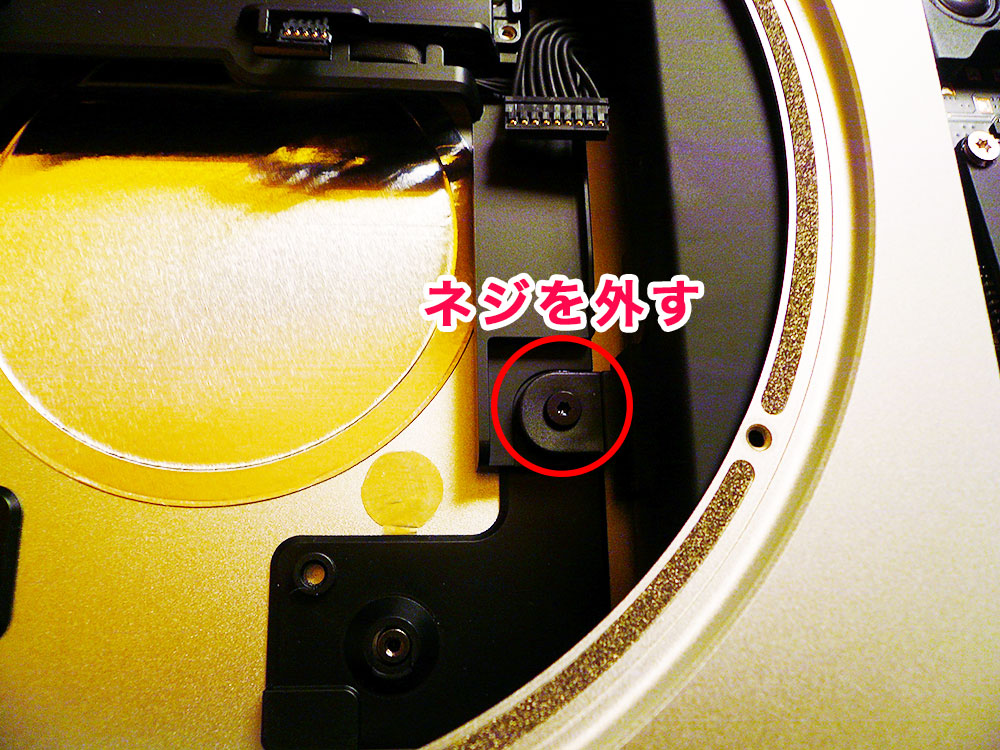

次に電源を取り出すので、右側の黒いネジを外します。
Macmini改造17

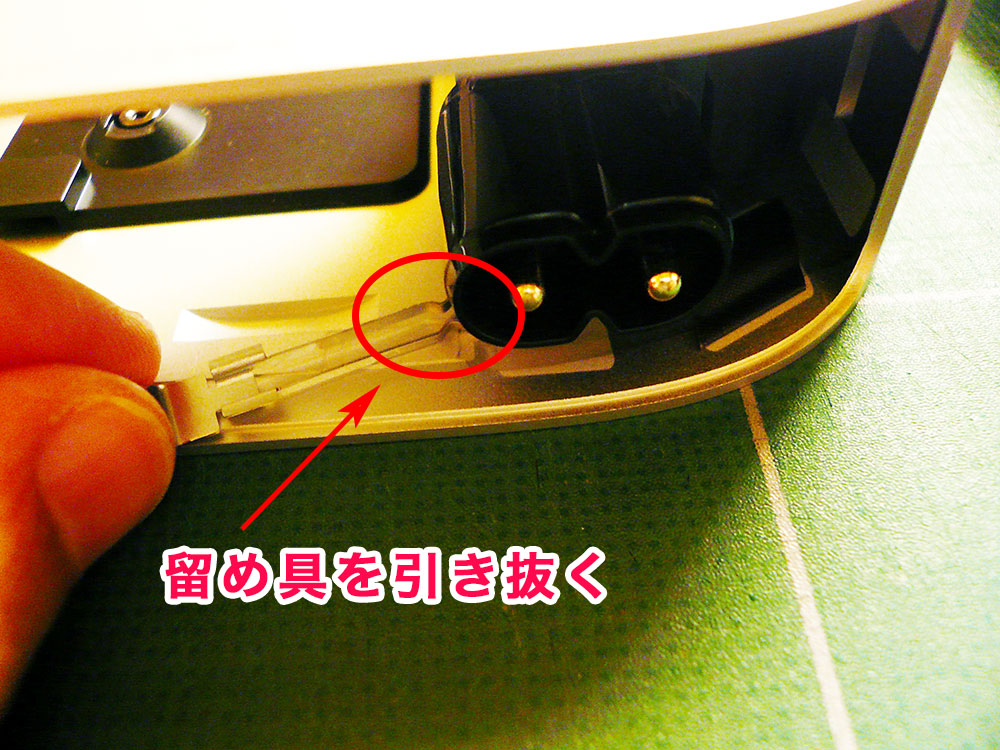

右手前の電源プラグを支えている金具を引き抜きます。
Macmini改造18

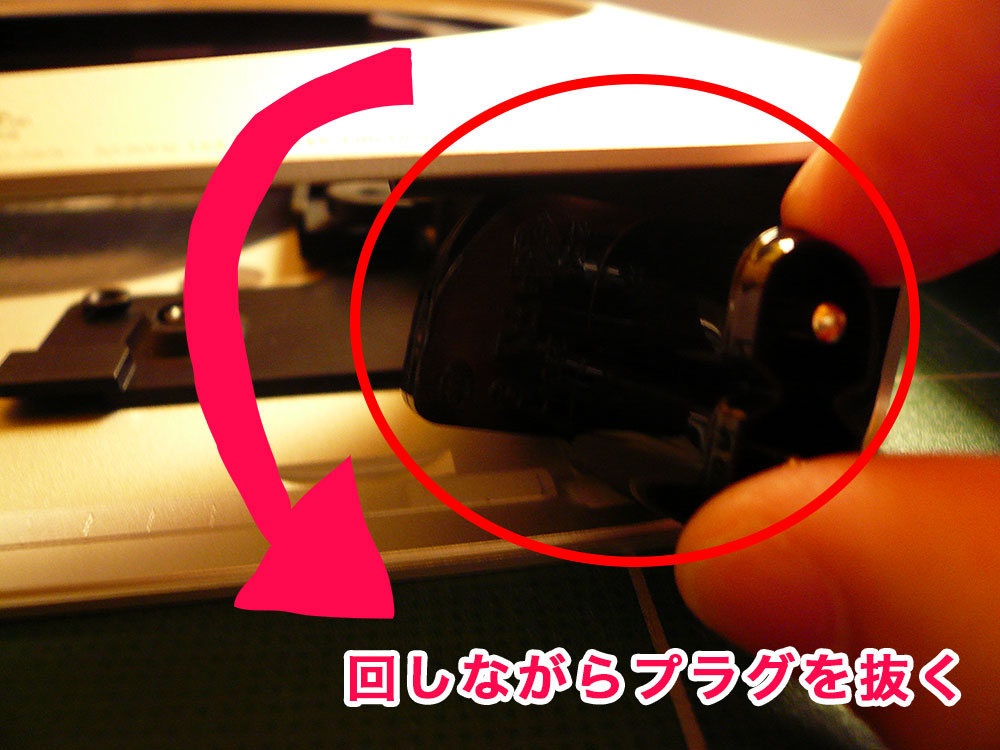

電源プラグを左に回転させながら、引き出します。
Macmini改造19

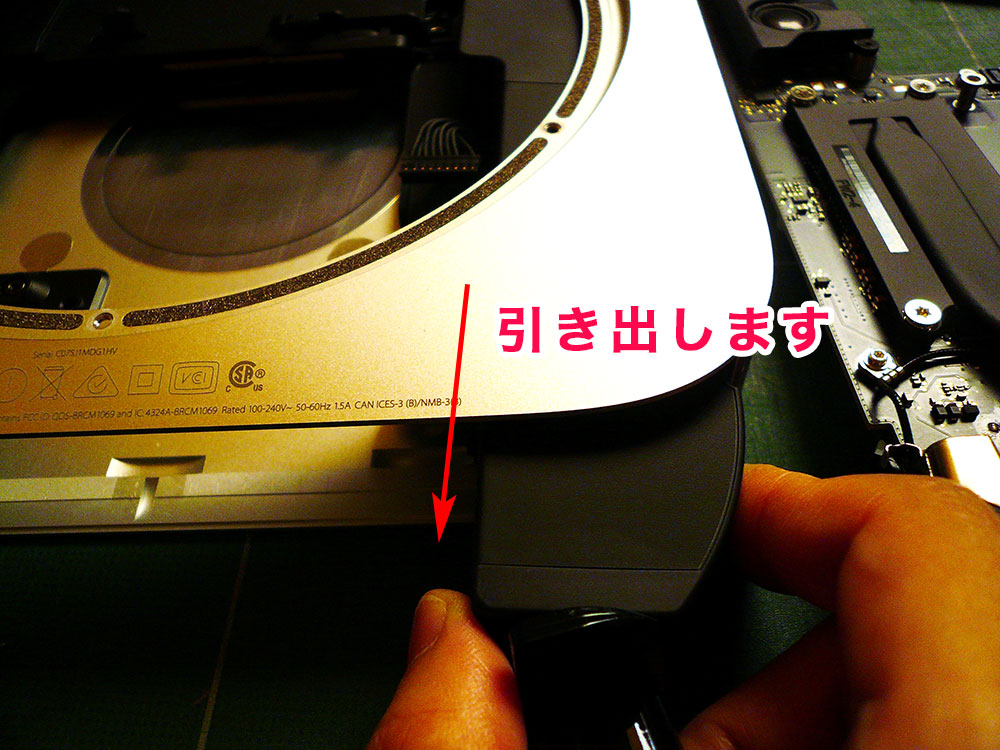

そうすると右側部分が外せるので、ゆっくり引き抜きます。
Macmini改造20



ようやくラストです。ハードディスクを留めている部分を外します。

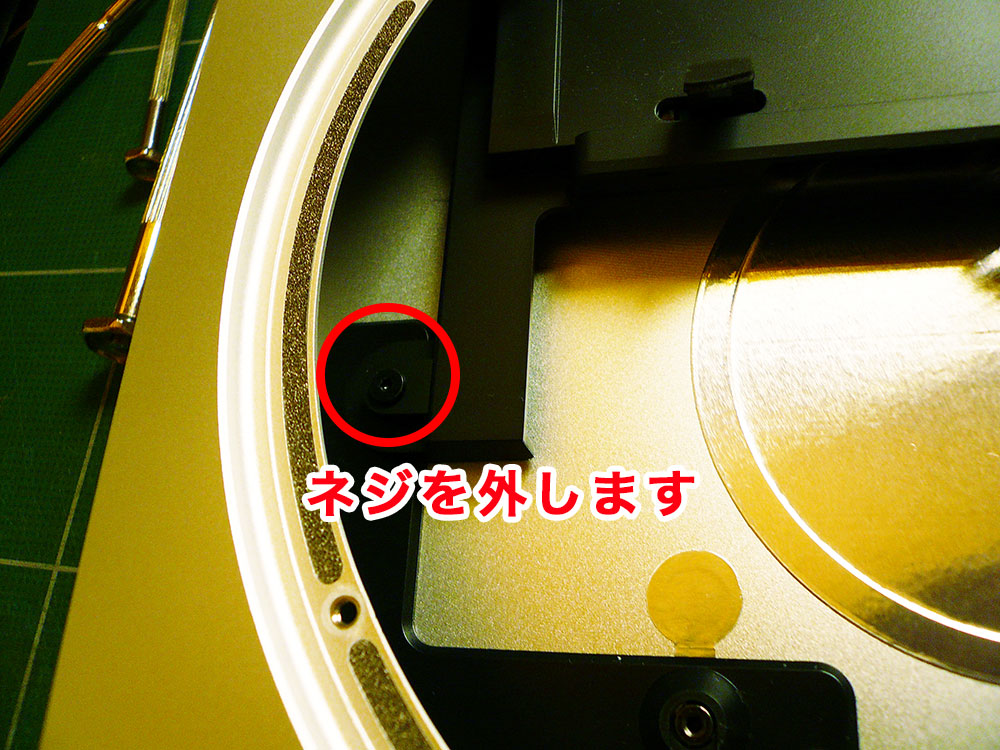

左側の黒いネジを外します。
Macmini改造21

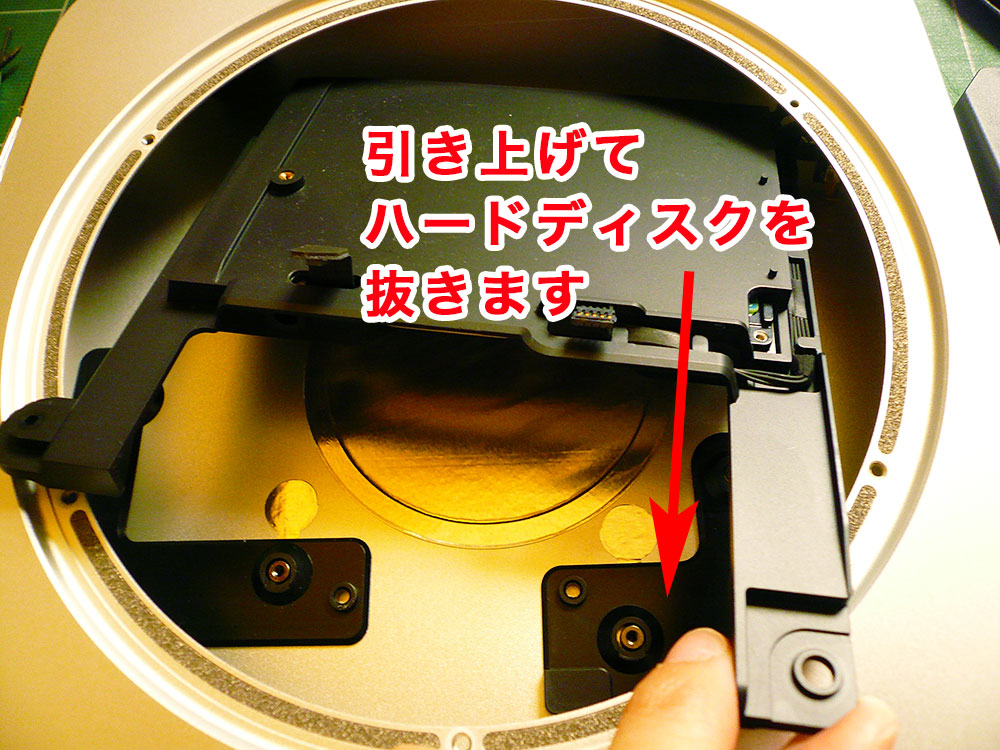

上に持ち上げて、ハードディスクを引き抜きます。
Macmini改造22



ひっくり返すと、ハードディスクが現れます。

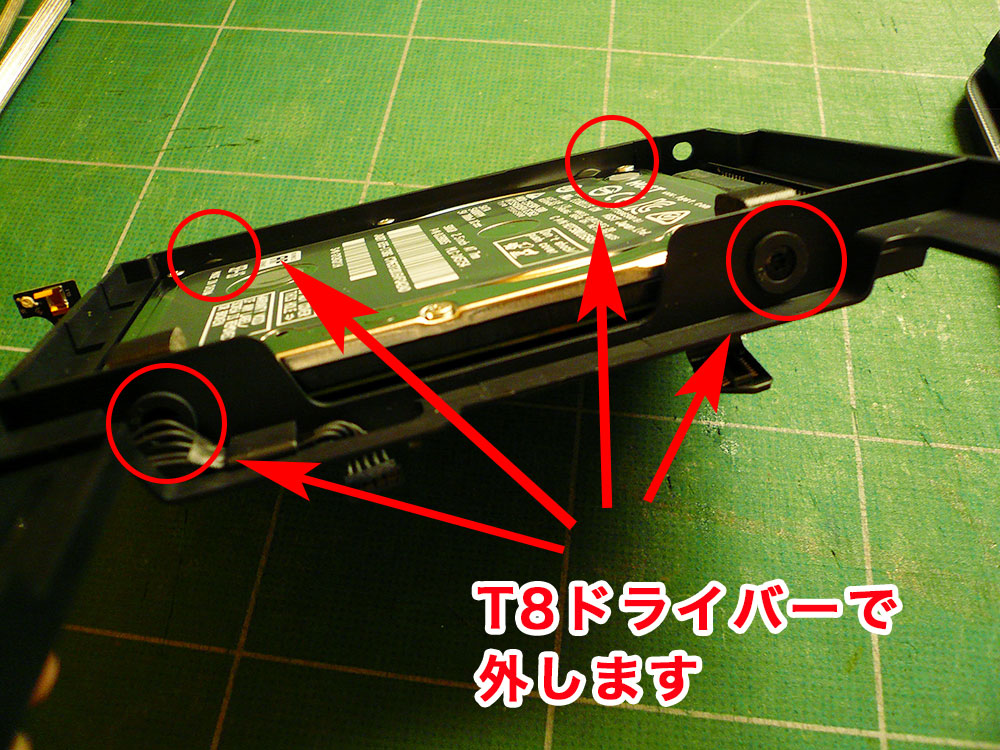

ハードディスクを留めている4箇所のネジを「T8ドライバー」で外します。
Macmini改造23

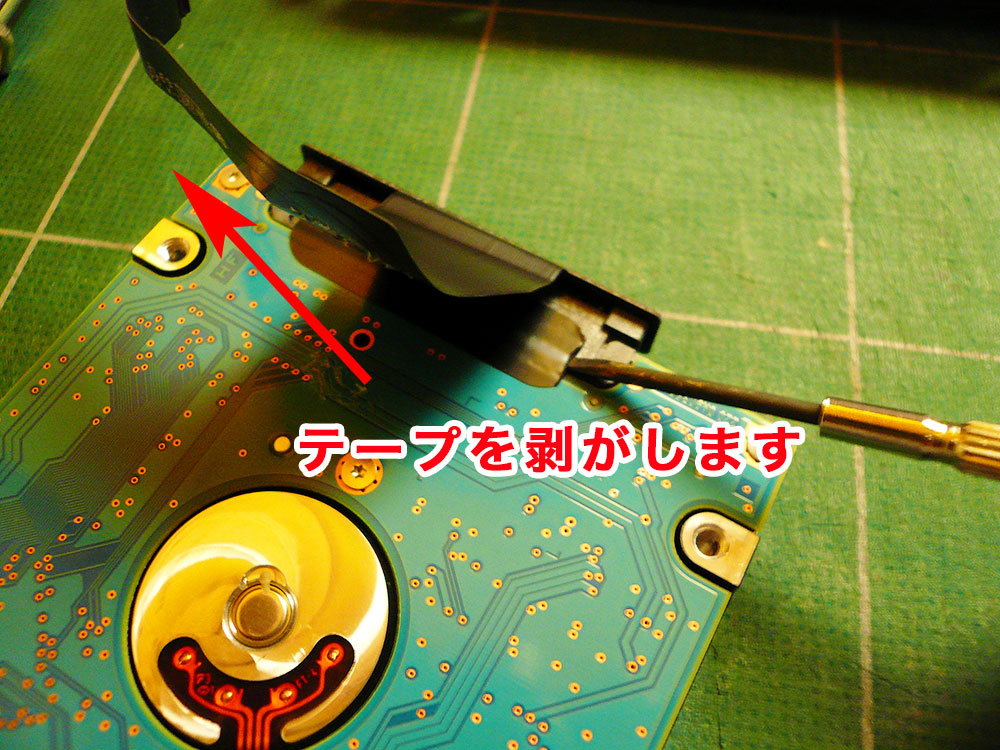

黒いテープを外します。
Macmini改造24

プラグを引き抜いたら、用意していたSSD(2.5インチ)と差し替えます。

あとは逆の手順で元に戻していきます。

電源を入れて、ちゃんと起動すれば完成です。
おつかれさまでした。



まとめ

今回はハードディスクを取り出すまでの手順が長かったのと、ロジックボードを引き抜くのに手間取りました。

苦労のかいあって起動は20秒くらいになり、作業もサクサク快適になりました。

最初から中・上位機種を購入しておけば、改造しなくても良かったんですけどね。
今からMacMiniを購入されるなら、下位モデルはオススメしないです。

もし改造されるかたの参考になれば幸いです。
